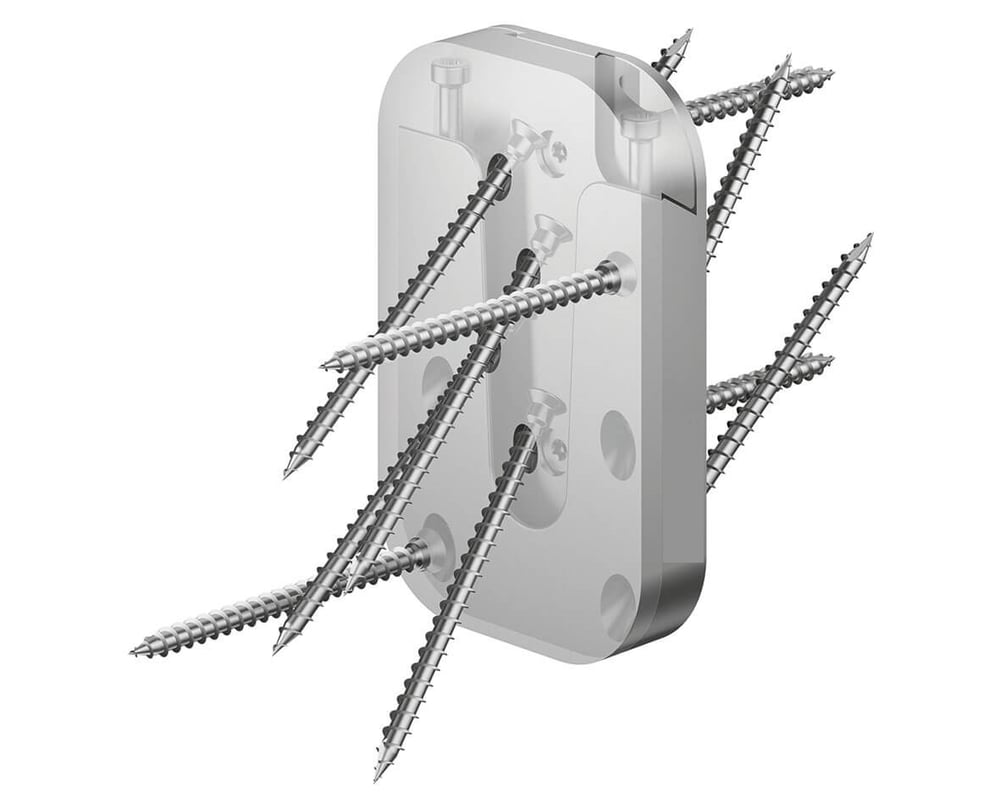

Unsichtbare Balkenträger 50 x 60 mm für nicht sichtbare Balkenverbindungen - Pro Set

Suchen Sie eine 'unsichtbare' Balkenverbindung? Mit unseren unsichtbaren Balkenverbindern 50 x 60 mm können Sie im Handumdrehen 6.3 cm dicke und 80 - 175 mm hohe Balken miteinander verbinden. Besonders oft werden diese Balkenverbinder für 63 x 175 mm Douglasie-Balken verwendet. Zur Verwendung von unseren unsichtbaren Balkenträgern ist es wichtig, dass Ihre Balken mindestens 60 mm breit und 80 mm hoch sind.

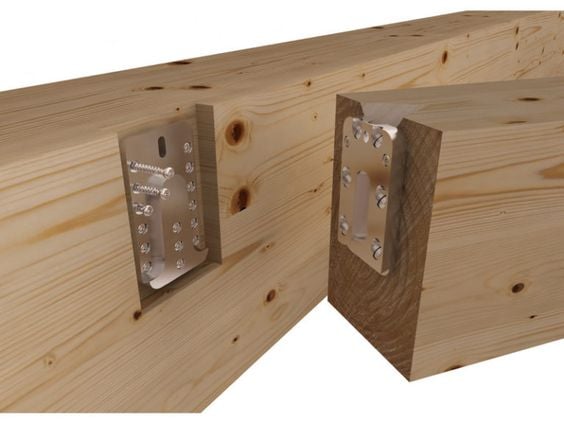

Unsere unsichtbaren Balkenverbinder sind natürlich nicht wirklich unsichtbar. Sie ermöglichen nicht sichtbare Verbindungen von Holzbalken wie auf Abbildung 2. Der Balkenträger besteht aus 2 Scheiben. Eine männliche und eine weibliche. Die passenden Schrauben sind im Lieferumfang enthalten. Wenn Sie die Balkenverbinder etwa 6 mm im Holz versenken, erhalten Sie eine wundervolle blinde Verbindung. Die unsichtbare Balkenträger 50 x 60 mm von Wovar werden oftmals für 63 x 175 mm Douglasie-Balken und Fichtenbalken mit 7.5 x 17.5 cm / 7.5 x 22.5 cm / 7.5 x 20 cm / 7.5 x 27.5 cm / 7.5 x 25 cm Kopfmaß verwendet.

Die Balkenträger für nicht sichtbare Holzverbindungen werden inklusive der passenden Schrauben geliefert. Sie müssen diese Schrauben also nicht separat bestellen. Der Balkenträger selbst besteht aus zwei Elementen. Die beiden Aufschraubplatten werden zunächst an den Balken montiert und dann ineinander geschoben. Blinde Balkenverbinder sind sehr einfach zu montieren und werden deswegen gerne im Holzrahmenbau verwendet.

Unsichtbare Balkenträger montieren

Unsichtbare Balkenträger montieren ist relativ einfach. Das Set besteht aus zwei Elementen (ein männlicher und ein weiblicher Teil), zwei 4.2 x 26 mm Schrauben zur Verbindung der Aufschraub-Elemente und acht 4.0 x 60 mm Schrauben. Die Schrauben sind mit einem Torx 15 Antriebsprofil versehen. Das weibliche Verbindungslement wird auf dem Hauptbalken montiert. Bestimmen Sie die gewünschte Stelle, an der der Querbalken platziert wird und Schrauben Sie das Verbindungsstück an der Oberseite des Balkens (siehe Abbildung 3) fest.

Als nächstes schrauben Sie das männliche Element auf das Kopfende des Querbalkens. Das Element wird ebenfalls an der oberen Seite des Balkens montiert. Jetzt können Sie die Balkenverbinder mit den mitgelieferten 4.2 x 26 mm Schrauben miteinander verbinden.

Tragkraft des unsichtbaren Balkenträgers

In obiger Abbildung sehen Sie die Kräfte, denen der unsichtbare Balkenträger ausgestzt ist. In unten stehenden Tabelle finden Sie die Angaben über die Tragkraft des Balkenträgers. F1 steht für die Tragkraft nach unten, F2 steht für die seitliche Krafteinwirkung, F3 steht für die Kraft des Hauptbalkens und F4 für die Stärke der Schraube, mit der die Elemente verbunden werden.

Dieser unsichtbare Balkenträger kann nur auf Holz montiert werden. Ein direkter Blindbalkenanschluss an einer Betonwand ist daher nicht möglich. Wenn Sie eine solche Verbindung erzielen möchten, können Sie einen Balken mit Schwerlastdübeln oder Fensterrahmendübeln an der Wand befestigen. Danach können Sie immer noch die Blindverbindung für Balken verwenden.

Suchen Sie unsichtbare Balkenträger mit höherer Tragkraft? Sehen Sie sich unser gesamtes Sortiment an unsichtbaren Balkenträgern an.

Blinde Balkenverbindung für schwere Balken bestellen

Bei Wovar können Sie hochwertige blinde Balkenverbindung für schwere Balken günstig bestellen. Ist der unsichtbare Balkenträger nicht ganz, was Sie suchen? Sehen Sie sich unser gesamtes Sortiment unsichtbare Balkenträger an. Bei Wovar finden Sie natürlich auch eine große Auswahl an Balkenschuhen und Balkenträgern in vielen Ausführungen und Größen.
