Unsichtbare Balkenträger 70 x 160 mm für nicht sichtbare Balkenverbindungen - Pro Set

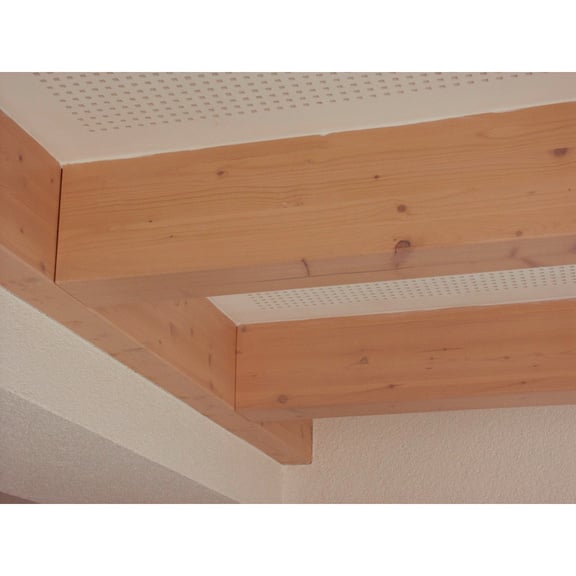

Möchten Sie einen ohne sichtbares Befestigungsmaterial befestigen? Dann sind die Wovar Unsichtbare Balkenträger 70 x 160 mm perfekt für Ihre Arbeit! Dieser Blindträger passt perfekt auf Balken von 80 mm Breite und 180 mm Höhe. Der Balkenträger ist nach der Montage nicht mehr sichtbar, sodass Sie einen professionellen Look für Ihre Überdachung, Ihren Schuppen, Carport oder Ihr Gartenhaus.

Unsichtbarer Balkenträger

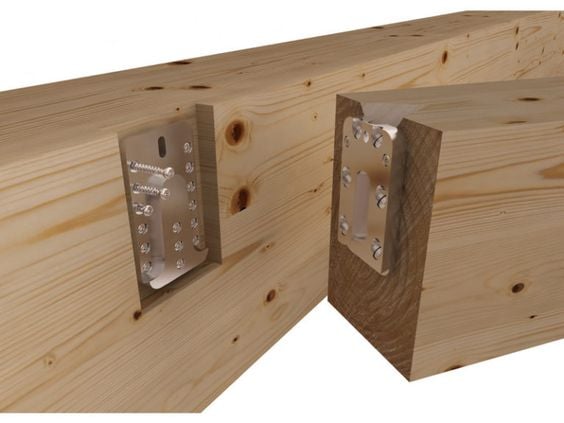

Die unsichtbaren Strahlenträger von Wovar haben ein einfaches 2-teiligen System . Die 2 Elemente werden durch Fräsen an den Balken befestigt. Nachdem Sie eine gute Aussparung gemacht haben, können Sie die Balken miteinander verbinden. Sorgen Sie dafür, dass die Befestigungselemente ausreichend tief in die Balken versenkt werden. Auf diese Weise erhalten Sie das beste Endergebnis. Wenn Sie mit der Aussparung zufrieden sind, können Sie die Elemente mithilfe der Schrauben befestigen. Zum Schluss haken Sie die Balken ineinander. Neben einer unsichtbaren Montage werden Sie feststellen, dass diese verdeckten Balkenträger im Holzrahmenbau ein extrem schnelles Arbeiten ermöglichen.

Montage der verdeckten Balkenträger

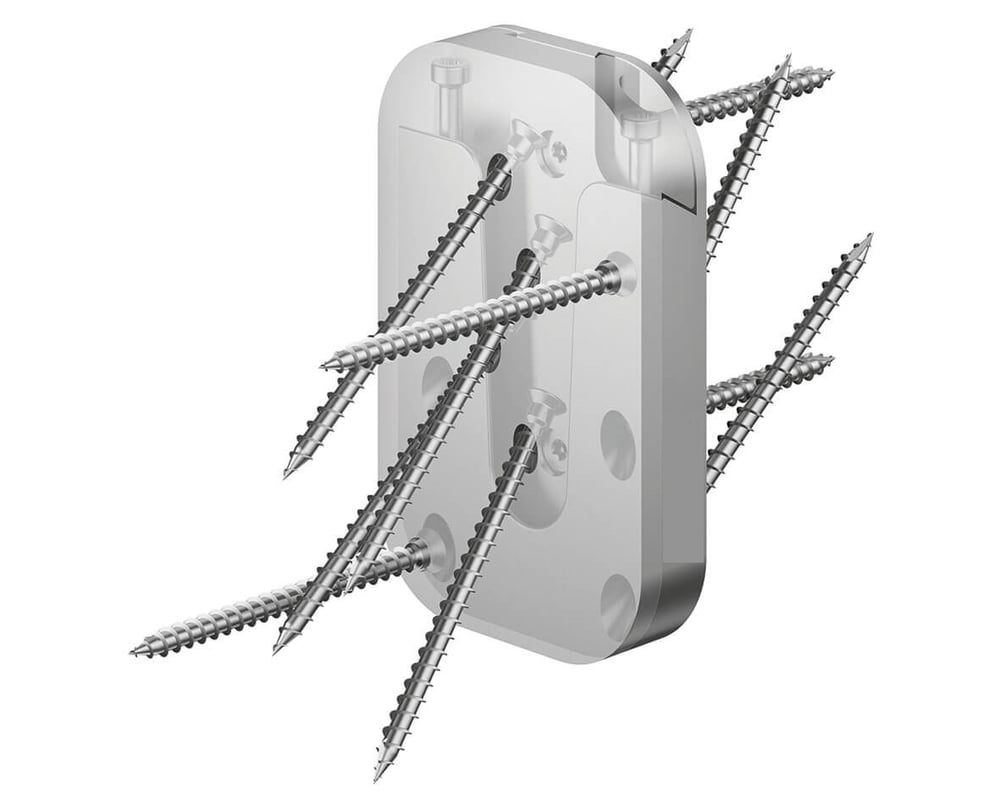

Die versteckten Balkenträger bestehen aus einem Set von 2 Teilen: einem männlichen und einem weiblichen Teil samt 2 Schrauben 4.2 x 26 mm zur Verbindung der Aufschraub-Elemente. Für die Platten werden 18 Schrauben 4.0 x 60 mm mitgeliefert. Diese verzinkten Schrauben mit Torx 15-Antrieb sorgen für eine felsenfeste Verbindung. Nachdem Sie an beiden Teilen eine Aussparung z.B. mit einem Meißel angebracht haben, können Sie das eine Teil hineinschrauben. Dann schrauben Sie das andere Teil auf den Querbalken, und schon können Sie den Balken aufhängen.

Tipp: Um ein optimales Ergebnis zu erzielen, empfehlen wir, die Träger etwa 9 mm in die Balken einzufräsen. Die Balkenverbinder verschwinden dann im Balken, sodass sie  nicht mehr zu sehen sind. Sie werden auch feststellen, dass sich der Querträger gut mit dem Hauptträger verbinden lässt, wenn Sie die Balkenträger in den Balken einfräsen.

Tragkraft des unsichtbaren Balkenträgers

In obiger Abbildung sehen Sie die Kräfte, denen der unsichtbare Balkenträger ausgestzt ist. In unten stehenden Tabelle finden Sie die Angaben über die Tragkraft des Balkenträgers. F1 steht für die Tragkraft nach unten, F2 steht für die seitliche Krafteinwirkung, F3 steht für die Kraft des Hauptbalkens und F4 für die Stärke der Schraube, mit der die Elemente verbunden werden.

Dieser unsichtbare Balkenträger kann nur auf Holz montiert werden. Ein direkter Blindbalkenanschluss an einer Betonwand ist daher nicht möglich. Wenn Sie eine solche Verbindung erzielen möchten, können Sie einen Balken mit Schwerlastdübeln oder Fensterrahmendübeln an der Wand befestigen. Danach können Sie immer noch die Blindverbindung für Balken verwenden. Wählen Sie eine Mindeststärke von 40 mm für den Balken an der Wand, da die Schrauben 26 mm lang sind und das Aufschraub-Element 9 mm eingefräst wird.

Blinde Balkenverbindung für schwere Balken bestellen

Bei Wovar können Sie hochwertige blinde Balkenverbindung für schwere Balken günstig bestellen. Ist der unsichtbare Balkenträger nicht ganz, was Sie suchen? Sehen Sie sich unser gesamtes Sortiment unsichtbare Balkenträger an. Bei Wovar finden Sie natürlich auch eine große Auswahl an Balkenschuhen und Balkenträgern in vielen Ausführungen und Größen.
